O medidor de água inteligente de IoT apoia o tipo de uma comunicação LXSY-TW de LoRaWAN
| Lugar de origem | Hubei, China |
|---|---|
| Marca | TimeWave |
| Certificação | ISO/IEC 20000-1,ISO/IEC 27001,ISO/IEC 9001 |
| Número do modelo | Tipo LXSY-TW |
| Quantidade de ordem mínima | negociável |
| Preço | EXW price US$ 80-500/ set |
| Detalhes da embalagem | Empacotamento customizável |
| Tempo de entrega | 3-5 semanas depois que para receber o pagamento |
| Termos de pagamento | L/C, T/T |
| Habilidade da fonte | 2000 grupos pela semana |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Parâmetros específicos | Medidor da água fria, medidor de água quente | Nível da perda de pressão | △p≤0.063MPa |
|---|---|---|---|
| Máximo - pressão de água permissível | ≤1.2MPa | Características de Fluxo | Cumpra com o padrão de GB/T 778.1~3-2007, classe da precisão: Classe 2 |
| Destacar | Medidor de água inteligente de IoT,Medidor de água de LoRaWAN IoT |
||
Descrição de produto
solução de medida IOT-baseada da água esperta para a gestão eficiente do consumo de água
O tipo de LXSY-TW (LoRaWAN)
O medidor esperto da energia de IOT
Instrução de funcionamento do medidor da eletricidade
1. VISTA GERAL
O medidor de água esperto do Internet das coisas é composto do medidor baixo seco do medidor de água, da válvula de bola elétrica, do sensor da resistência magnética, do MCU, do bloco da secundário-bateria do lítio, de comunicação sem fio de LoRaWAN módulo, circuito de controle e outros componentes. Adota o projeto eletromecânico da estrutura da separação. Tem as vantagens da distância longa de uma comunicação, grande capacidade, a instalação rápida e conveniente, e vida útil longa.
2. CARACTERÍSTICAS DE PRODUTO
l estrutura da separação: as unidades eletrônicas são relativamente independente da tabela baixa.
l medida exata: usando a lógica da detecção do não-contato e uma precisão eletrônicas da medida de 10 litros para assegurar a consistência mecânica e elétrica.
l tem a função da imprensa de alerta e longa do botão do toque no botão a ir imediatamente transmissão de dados remotos em linha.
l tem uma relação de comunicação infravermelha, que possa ler e ajustar parâmetros relevantes.
l tem várias funções do alarme: estado anormal, falha da medida, tensão anormal da bateria, válvula anormal, etc.
l função do carregamento do sincronismo de LoRaWAN: transfira arquivos pela rede automaticamente dados em pontos ajustados do tempo (uma vez por dia à revelia), e também receba e execute instruções válidas da plataforma.
l projeto do consumo do Micro-poder: Adote o bloco da secundário-bateria do lítio 3.6V (ER26500 + HPC1520), com corrente dormente <10ua>
l função da calibração do pulso de disparo: Função automática da calibração e função remota da calibração da plataforma depois que o medidor de água é conectado à rede
3. INDICADORES TÉCNICOS
| Calibre nominal (milímetros) | 15 | 20 | 25 |
| Sobrecarregue o fluxo Q4 (m3/h) | 3,1 | 5,0 | 7,8 |
| Fluxo de uso geral Q3 (m3/h) | 2,5 | 4,0 | 6,3 |
| R=Q3/Q1 | 100 (tipo seco) | ||
| Relação da escala | Q2/Q1=1.6 Q4/Q3=1.25 | ||
| Nível da perda de pressão | ≦ 0,063 M.P. de Δp | ||
| Máximo - pressão de água permissível | ≦1.2MPa | ||
| categoria da temperatura | T30/T90 | ||
| Características de fluxo | Cumpra com o padrão do GB/T 778.1~3-2007, nível da precisão: nível 2 | ||
| Máximo - erro permissível | A área alta (Q2 Q Q4) é o ± 2%, e a baixa área (Q1 Q |
||
| Tipo do medidor de água | Medidor de água remoto eletrônico da transmissão com dispositivo eletrónico | ||
| critérios de projeto | Ter remoto eletrônico da água CJT224-2012 | ||
| Modo de uma comunicação | LoRaWAN: CN470, RU864, IN865, EU868, US/AU915, KR920, AS923_1/2/3/4, canais feitos sob encomenda | ||
| corrente quieta | <10ua> | ||
| Corrente de uma comunicação | Levantamento de dados e correntes da geração <50ma and="" peak="" current=""> | ||
| ambiente do trabalho |
0~ + 45℃ (água fria)
0~ + 90℃ (água quente)
0~95%RH
|
||
| tensão de funcionamento | 2.7~3.6 V | ||
| norma operativa | GB/T 778-2018 | ||
4. PERFIL VIVO DA OPERAÇÃO
Sob o estado normal, o medidor de água será posto automaticamente em linha uma vez por dia (settable). Com uma comunicação sem fio, os dados do medidor de água serão transferidos arquivos pela rede à plataforma do sistema, e as instruções relevantes da plataforma do sistema (ajuste do parâmetro e controle da válvula, etc.) serão recebidas e executadas ao mesmo tempo.

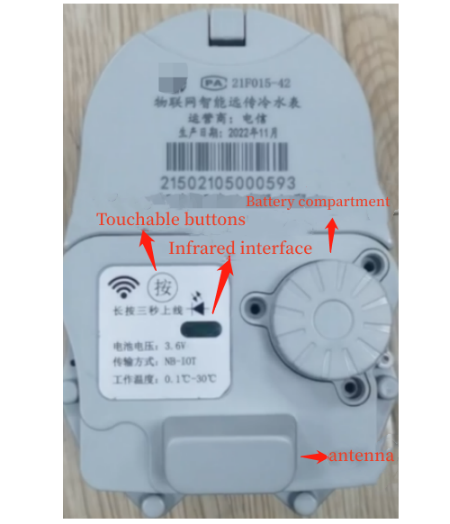

Há botões do toque no alojamento do medidor de água. No estado dormente do medidor de água, toque na área do botão com seu dedo, a luz de estado vermelha no medidor de água piscará um pequeno (a área infravermelha da relação), o medidor de água é despertada artificialmente e no estado infravermelho de uma comunicação. Se você continua a tocar no botão (3 segundos), o indicador vermelho do medidor de água piscará duas vezes em seguido, neste tempo onde o medidor de água irá imediatamente em linha (para conectar à plataforma), transferirá arquivos pela rede os dados atuais à plataforma do sistema e receberá as instruções da plataforma. O medidor de água em processo dos dados transferindo arquivos pela rede, o indicador vermelho igualmente piscará muitas vezes em seguido. Depois que os dados do medidor são transferidos arquivos pela rede, incorporarão imediatamente o estado do sono (modo da baixa potência).
A fim impedir disparadores múltiplos maliciosos humanos para ir em linha (perda de bateria), nós ajustamos especificamente a época do intervalo da linha do disparador do botão (5 minutos). Isto é, o tempo do intervalo entre a linha consecutiva do disparador dois deve ser mais de 5 minutos. Ao mesmo tempo, estipula-se que o número de disparador diário do botão na linha se menos de 8 vezes (a comunicação infravermelha que ajusta a instrução não é afetada pelo número).
Quando a válvula é fechada, a imprensa longa e guarda o botão do disparador pela primeira vez cada mês por 3 segundos, e a válvula do medidor de água abrirá. A válvula do medidor de água será aberta ao crédito a descoberto usando a água do ³ de 3m. Quando a quantidade sacada a descoberto da água do ³ de 3m é usada acima, o medidor de água fecha a válvula automaticamente.

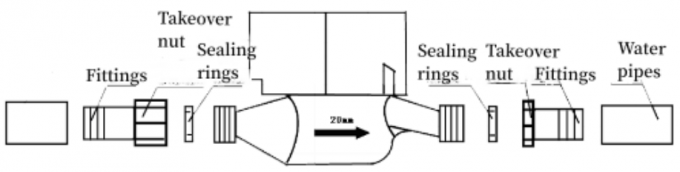

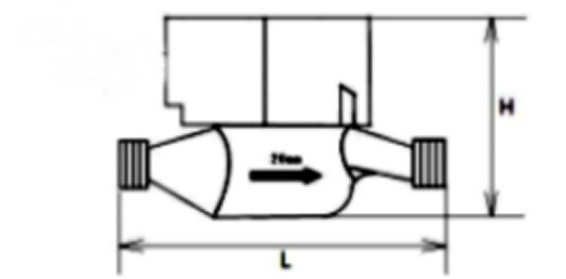

5. TAMANHO DA INSTALAÇÃO
| Modelo | Calibre nominal (milímetros) |
L
(milímetro)
|
B
(milímetro)
|
H
(milímetro)
|
Tome sobre o controle | Porca |
| LX SY -15 | 15 | 165 | 100 | 140 | R1/2 | G3/4 |
| LX SY -20 | 20 | 195 | 100 | 140 | R3/4 | G1 |
| LX SY -25 | 25 | 225 | 100 | 140 | R1 | G11/4 |
6. PRECAUÇÕES
l medidores de água deve ser verificado frequentemente para impedir acidentes do escapamento do medidor de água.
l no inverno, é necessário impedir que o medidor de água se congele e se estoure. Instalando medidas da isolação ao medidor de água quando necessário.
l quando a casa não é ocupada por muito tempo, deve fechar a válvula na frente da tabela para impedir acidentes do escapamento da água.
l medidor de água é um produto de medição e não será destruído. O medidor de água de destruição é uma ação ilegal.
7. TRANSPORTE E ARMAZENAMENTO
Os medidores de água devem ser transportados e armazenado sob as circunstâncias de empacotamento originais. Os produtos não serão impactados severamente durante o transporte e a desembalagem, e são transportados e armazenados de acordo com as condições GB/T15464-1995 técnicas gerais para o empacotamento do instrumento. Os produtos serão armazenados no armazém e colocaram no quadro da plataforma. A altura de empilhamento não excederá cinco camadas. Nenhum gás corrosivo deve esta presente no ambiente armazenado.
8. PERÍODO DE GARANTIA E SERVIÇO PÓS-VENDA
Se o usuário cumpre com as especificações da operação do transporte, do armazenamento e da instalação, e o selo da ligação do fabricante está ainda completo. Se há um problema da qualidade, nossa empresa é responsável para o reparo ou a substituição livre dentro de 18 meses da data de entrega o medidor da eletricidade.
Durante o ciclo de toda a vida dos produtos, de nossos implementares da empresa “três garantias” para todos os produtos do medidor da eletricidade, proporcionando a manutenção e serviços necessários. Fornecendo o diagrama de fiação do equipamento e documentos e desenhos técnicos necessários. De acordo com as exigências dos usuários, forneça o treinamento necessário para pessoais e operadores da manutenção. Fornecendo materiais de treinamento, e para atualizar regularmente o software e para fornecer a atualização gratuita.
Após ter recebido o pedido do serviço do usuário do produto, nossa empresa responderá dentro de 12 horas.
